05 / 实体交互 / 2024
CodedEscape
先解开谜题，再用手势带角色走出迷宫。
一款把数字谜题、实体棋盘与Arduino手势控制组合在一起的互动游戏。玩家先从行列线索推断障碍位置，再用手势逐格移动角色，并通过屏幕、声音与振动判断每一步。
了解玩法 ↓
我的核心职责：游戏与交互设计
可运行实体原型项目周期12周 · 5个Sprint
项目角色游戏设计 / 交互设计 / 代码调整
团队研究7位参与者 · 3个测试阶段
技术组成Arduino / 手势传感器 / 3D打印
01 / 玩法定义
把“想清楚”和“动起来”放进同一局游戏。
传统数独和Nonogram依赖纸面推理。我们保留推理的满足感，再加入实体搭建与手势操作，让每一次判断都获得可见、可听、可感的反馈。
搭建迷宫

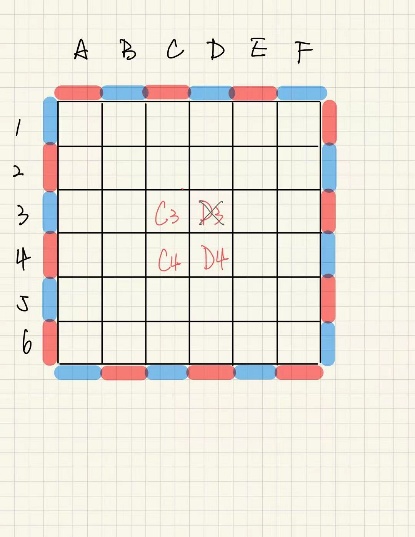

在带有坐标标识的实体棋盘上放置障碍块与角色。
用手势逃脱
向传感器挥动方向；系统校验路径并用屏幕、声音与振动回应。
叙事包装
DND风格把抽象的坐标与障碍转化为“帮助角色逃离游戏世界”的任务，让技术装置有了更容易进入的情境。
02 / 交互系统
每个手势都要经过一条清晰的反馈回路。
玩家的方向手势由Arduino读取，程序先判断边界和障碍，再更新位置；LCD显示状态，蜂鸣器与振动马达补充成功、错误和过关反馈。
01
输入
手势 / 旋钮 / 按钮
→02
判断
坐标 / 边界 / 障碍
→03
状态
角色位置 / 关卡进度
→04
反馈
LCD / 声音 / 振动
硬件组成
- Arduino UNO
- Grove Base Shield
- Gesture Sensor
- Rotary Angle Sensor
- Button Sensor
- 16×2 LCD
- Vibration Motor
- Buzzer
03 / 概念演进
不是一次做对，而是连续三次改变方向。
传感器限制、玩法深度和制作周期不断改变方案。每次收缩范围，都保留最值得验证的核心体验。
01
Sprint 01

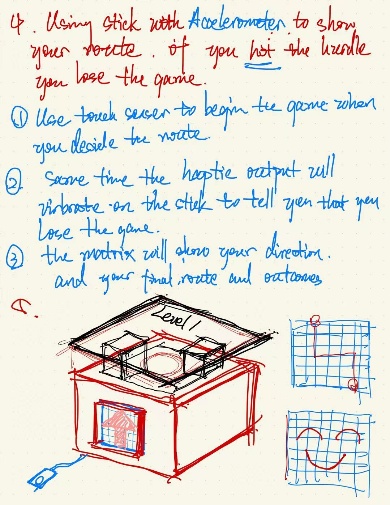

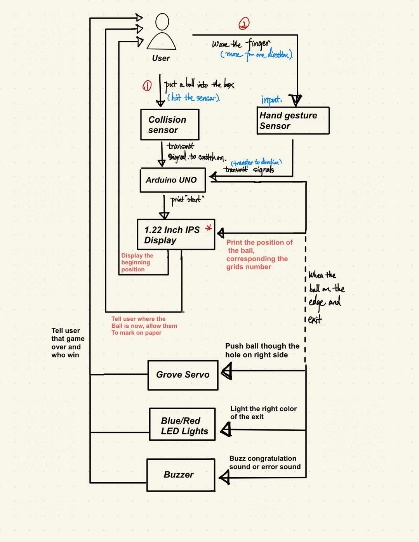

倾斜实体迷宫
最初用加速度计控制迷宫中的小球，并计划用振动和蜂鸣器反馈碰撞。线缆限制了手持自由度，方案难以稳定实现。
02
Sprint 02

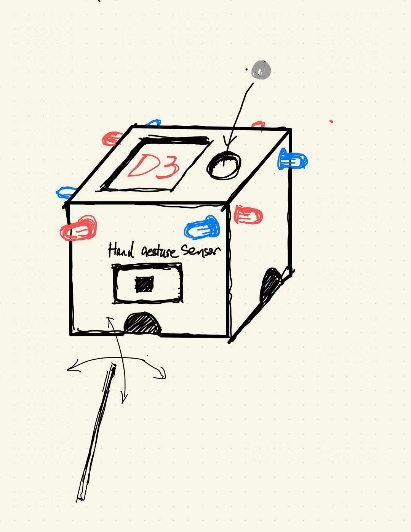

手势控制装置
将输入改为手势传感器，并尝试双人竞赛。操作更自由，但玩法仍偏单一，硬件结构也过于复杂。
03
Sprint 03—05
数字谜题 × 实体棋盘
把迷宫逻辑转入Arduino，以数字线索编码障碍位置；玩家先推理，再搭建，再用手势验证路线。
04 / 个人贡献
我负责把概念变成一套可玩、可理解、可迭代的规则。
这是团队项目。以下内容只列出我在个人Sprint报告中记录的主要工作；团队测试结果与最终原型则由全组共同完成。
游戏机制
提出并细化关卡、胜负条件、数字线索与实体搭建流程。
交互与视觉
设计控制器、棋盘、DND叙事、说明页与关卡线索卡。
程序调整
把控制方式由加速度计改为手势输入，并参与坐标判断与反馈逻辑的优化。
研究参与
参与研究方案与半结构访谈问题设计，并完成1次测试与访谈。

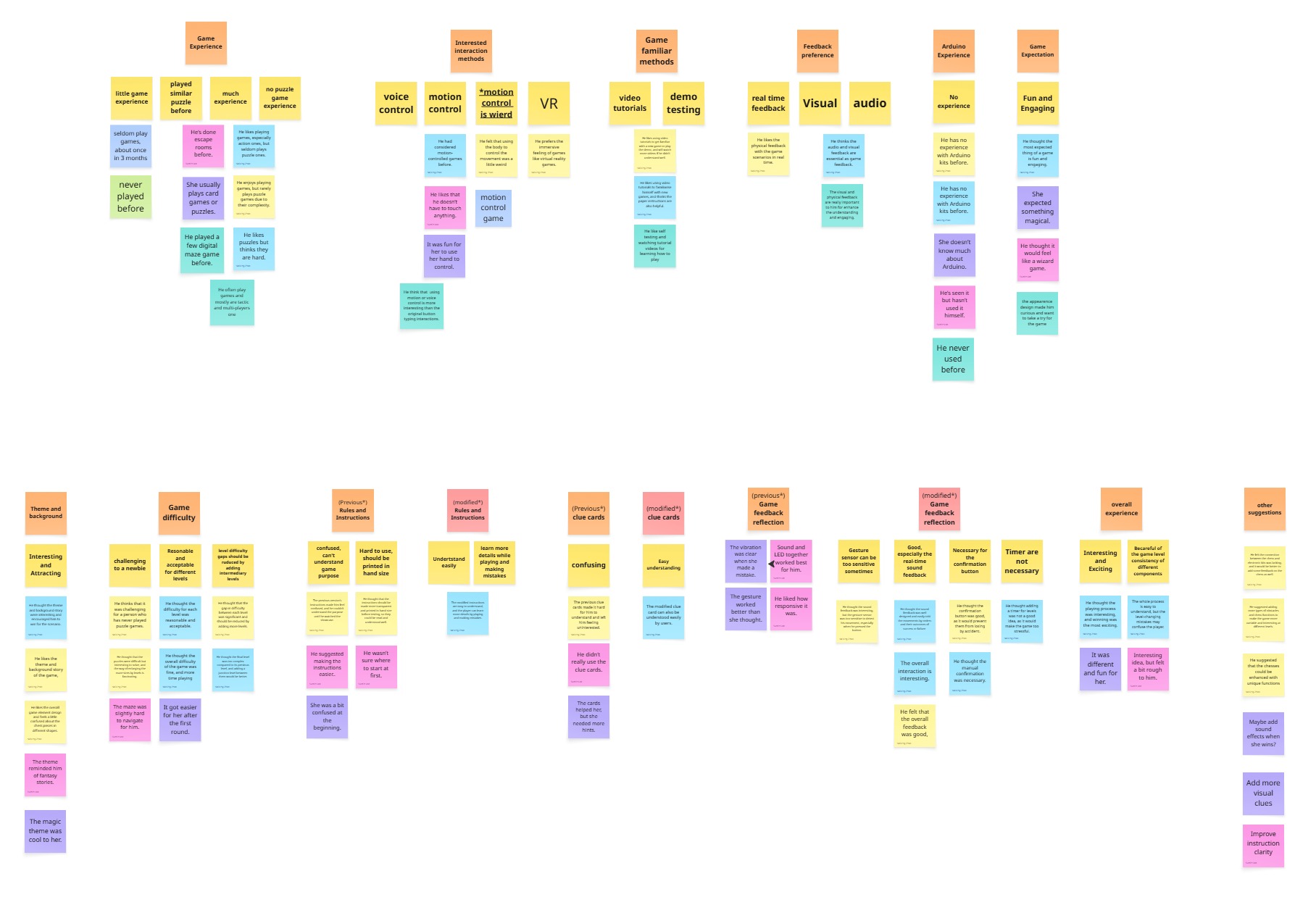

05 / 用户研究
测试不只判断“好不好玩”，更定位卡住玩家的具体环节。
团队以大学生为主要对象，通过观察和半结构访谈分三阶段验证。前5位参与者体验初版，随后分别用1位参与者验证代码改进版和最终版。
7位参与者
3个测试阶段
5+1+1分阶段验证
上手
方向手势容易理解，但最初的规则说明和开局步骤不够清楚。
线索
旧版卡片与棋盘缺少直观对应；加入行列数字和起终点后，玩家更能独立推理。
反馈
声音、振动和画面提升沉浸感，但传感器灵敏度与反馈强度需要控制。
难度
前几关节奏合理，第五关难度跳升明显，需要更平滑的过渡关卡。
* 团队研究共7位参与者；个人贡献报告记录本人完成1次测试访谈。
06 / 关键迭代
把用户的犹豫，逐一转化为系统改动。
01 / 03
让手势判断更快、更可预测
问题：传感器反应不稳定，边界碰撞与障碍碰撞也不易区分。
改动：重写网格坐标判断，移除输入延迟，允许无惩罚后退，并为正确、失败和过关设置不同声音。
02 / 03
让线索卡与棋盘一一对应
问题：旧说明文字多，线索卡无法直观映射到实体格子。
改动：用图示拆解流程，采用Picross式行列数字，并明确标出起点、终点与障碍。
03 / 03
让实体模型更耐用、更容易定位
问题：棋盘与卡片对齐差，早期模型结构薄，移动棋子时容易混淆位置。
改动：刻印行列坐标、加厚棋盘与内部结构，分离底板和棋盘，并用颜色区分关键格。
07 / 最终成果
一套可以被搭建、破解和操控的完整游戏系统。
最终版本包含五个递进关卡、模块化棋盘、手势控制器、LCD状态显示和多模态反馈。玩家可以在没有主持人持续介入的情况下完成主要流程。
01

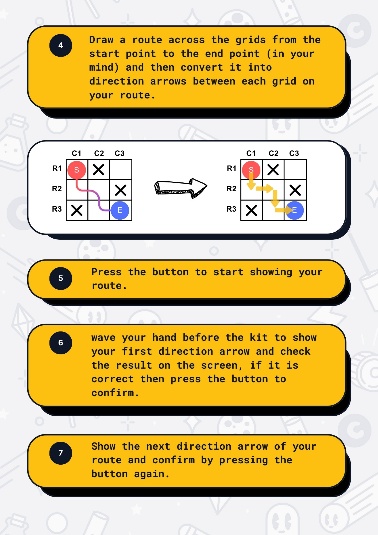

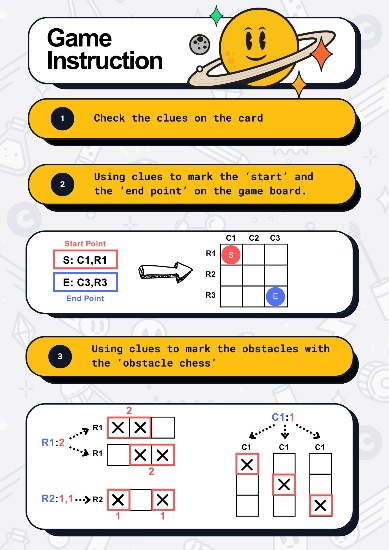

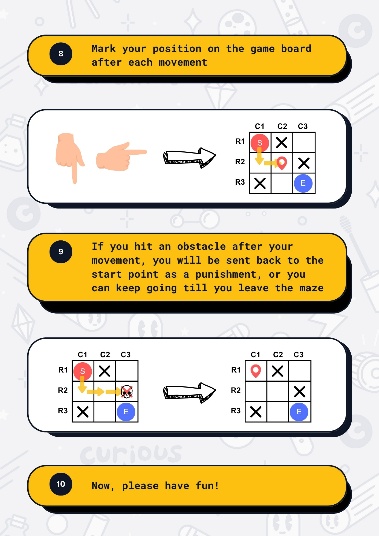

说明系统
最终说明将十个动作拆成三页：读取线索、标记路径、逐步确认手势，减少玩家在开局时需要同时记住的信息。
02
关卡线索
关卡卡片把起终点、步数和每行每列的障碍数量放进统一结构。这里展示资料中保留的前四关卡片。
03

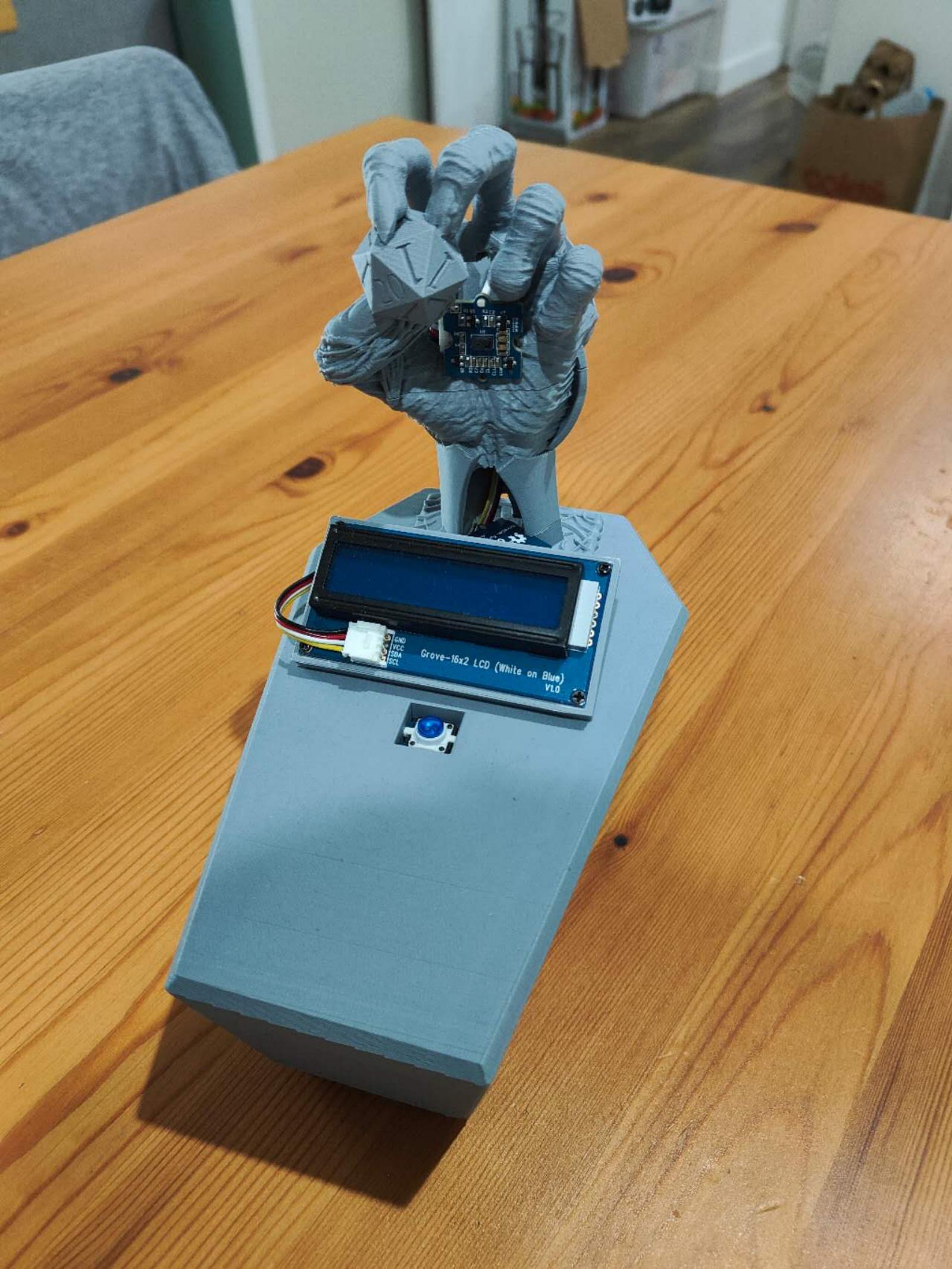

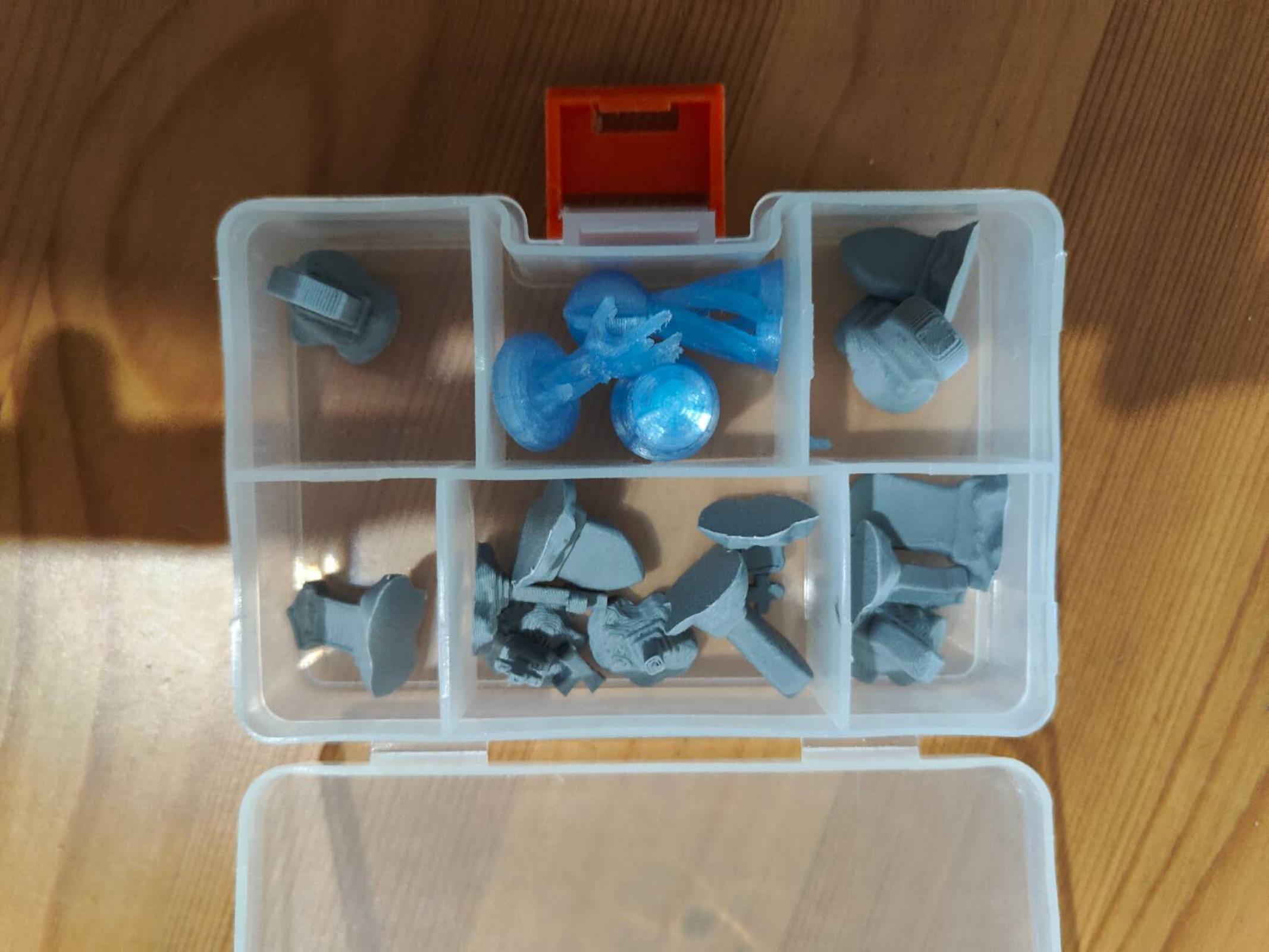

实体成果
08 / 复盘
实体交互的难点，不在“能运行”，而在每一步都让人理解。
这个项目让我更具体地理解了硬件能力、程序逻辑、说明设计与游戏节奏之间的相互影响。传感器再新颖，如果状态不清楚，玩家仍会把系统延迟理解成自己的错误。下一步应继续校准灵敏度与反馈强度，并在第四关和第五关之间加入过渡难度。
